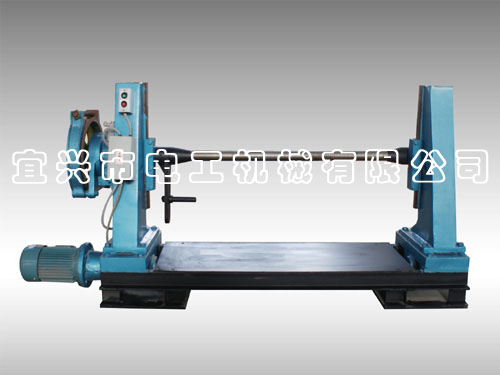

一、主要用途及特點： 本機適用于線纜收卷成盤，可為各類絞線機、成纜機、鎧裝機、連續壓鉛機、擠塑機等作收盤放線使用。放線機系獨立式機組，放線張力恒定可調，操作方便，可與收排放線機做復繞電纜用。本機為有軸式，上、下線盤需用起重設備起吊，頂緊采用錐套和緊定螺釘固定，排線部分可分光桿排線和絲桿排線，而絲桿排線又有間歇式絲桿排線和無級調速連續式排線兩種，根據生產產品的要求可靈活配套使用。 二、技術參數： 型 號 | 線盤規格
mm | 收線轉速
r/min | 適用纜外徑
mm | 升降電機 | 排線電機 | 承載量
kg | TSF-φ1250 | φ630-1250 | 3-65 | 5-25 | Y90L1-4 1.5KW | JLJ132-2.5/6 | 3000 | TSF-φ1600 | φ800-1600 | 3-45 | 10-35 | Y100L1-4 2.2KW | JLJ132-4/6 | 5000 | TSF-φ2000 | φ1000-2000 | 5-40 | ≤100 | Y100L1-4 2.2KW | JLJ132-4/6 | 8000 | TSF-φ2500 | φ1250-2500 | 5.5-15 | ≤100 | Y100L1-4 2.2KW | JLJ160-6/6 | 10000 | TSF-φ3150 | φ1600-3150 | 3-26 | ≤120 | Y132M1-6 5.5KW | JLJ160-8/6 | 15000 | TSF-φ3500 | φ2500-3500 | 3-26 | ≤120 | Y132M1-6 5.5KW | JLJ160-10/6 | 24000 |
|
